UM66T series , IC phát nhạc

UM66T series là dòng CMOS được thiết kế tích hợp các bản nhạc có sẵn. Việc kết nối rất đơn giản và dễ sử dụng. Tự động reset lại ban đầu khi chạy hết nhạc

Hình ảnh thực tế và chân của UM66T series

Tính năng :

+ 64 – note Rom

+ Điện áp hoạt động : 1.3V ~ 3.3V

+ Đầu ra phát loa có thể trực tiếp hoặc thông qua bộ khuếch đại.

+ Mạch dao động bằng điện trở

+ Tự động reset…

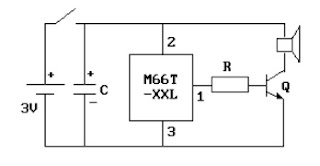

Mạch kết nối cơ bản như sau  :

Mạch kết nối cơ bản của UM66T series

Ví dụ linh kiện trên : C=1μF , R=4.7KΩ, Q=2SC9013

Bao gồm khối như sau  :

+ Khối nguồn : Cung cấp ổn định nguồn trong khoảng 1.3 ~ 3V, Tụ lọc nguồn C

+ Khối phát nhạc : Dùng UM66T serial. Có chân 2 là chân nguồn (+), Chân 3 là chân nguồn (-), Chân 1 là chân tín hiệu đầu ra.

+ Khối khuếch đại và loa : Dùng để khuếch đại tín hiệu từ UM66T để đạt được công suất lớn ra loa.

+ Khối On/off : Dùng công tắc tắt mở để bật tắt nhạc.

Lựa chọn bản nhạc mong muốn theo Serial như sau :

UM66T01 L/S : Jingle Bells + Santa Claus Is Coming to Town +  We Wish You a Merry X'mas

UM66T02 L/S : Jingle Bells

UM66T04 L/S : Jingle Bells + Rudolph, The Red nosed Reindeer + Joy to the World

UM66T05 L/S : Home Sweet Home

UM66T06 L/S : Let Me Call you Sweetheart

UM66T08 L/S : Happy Birthday to you

UM66T09 L/S : Wedding March Mendelssohn

UM66T11 L/S : Love Me Tender. Love Me True

UM66T13 L/S : Easter Parade

Với IC này chúng ta có thể ứng dụng cho : Báo hiệu mở cửa, đồ chơi, nhạc điện thoại...
