Mạch phát tiếng kêu của chim hoàng yến

Đây là một mạch báo động điện tử đơn giản bắt chước tiếng hót líu lo của chim hoàng yến. Mạch không có gì ngoài một bộ dao động Hartley với một vài thành phần thụ động. Khi tụ C1 tích điện qua điện trở R1 và Q1 sẽ điều khiển để cắt. Điều này làm cho các dao động dừng lại. Khi tụ phóng điện qua điện trở R1 và tiếp giáp cực phát của transistor, dao động bắt đầu lại. Trên thực tế thì R1 và C1 là các thành phần tạo ra âm thanh đặc trưng.

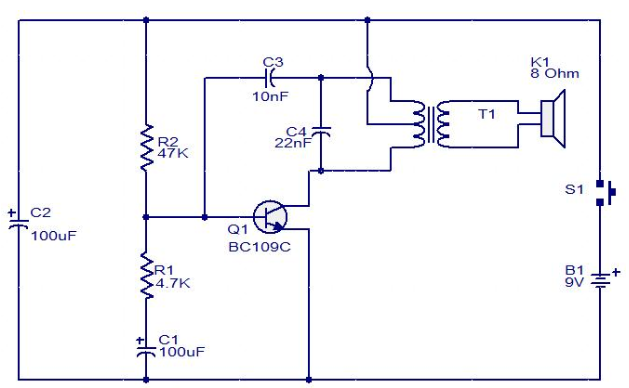

Sơ đồ mạch

Ghi chú

-Lắp ráp các mạch trên cùng một PCB.

-Mạch được cấp nguồn từ pin PP3 9V.

-T1 là máy biến áp đầu ra âm thanh như LT700.

-Nếu LT700 không khả dụng, hãy thử biến áp đầu ra âm thanh được sử dụng trên radio cũ của bạn.

-Loa có thể là loa 8 ohm.

-Công tắc S1 là nút nhấn.

-Âm thanh cũng có thể được thay đổi bằng cách thay đổi giá trị của R1 và C1.
